PVB胶的用法,PVB胶是什么

PVB增塑剂生产厂家的小编今天带大家一起来认识一下关于pvb胶的用法相关介绍，pvb胶其实包含了PVB胶膜跟pvb胶片，PVB由聚乙烯醇缩丁醛制成。它的本质是热塑性树脂薄膜，由PVB树脂和增塑剂制成。由于它是由塑料树脂生产的，因此具有回收，加工和再利用的特性。从乙烯→醋酸乙烯酯（VAM）→聚乙烯醇（PVA）→聚乙烯醇丁醛（PVB）→增塑剂→聚乙烯醇丁醛薄膜（PVB薄膜）。广泛用于建筑夹层玻璃，汽车夹层玻璃，太阳能光伏玻璃，防弹玻璃，隔音玻璃等。它具有良好的安全性，可以防止玻璃在外力作用下破裂和碎片刺伤人身。另外，它具有隔音，防紫外线的作用，可以制成彩色或高透明性，具有光学应用价值，例如太阳能光伏的应用。

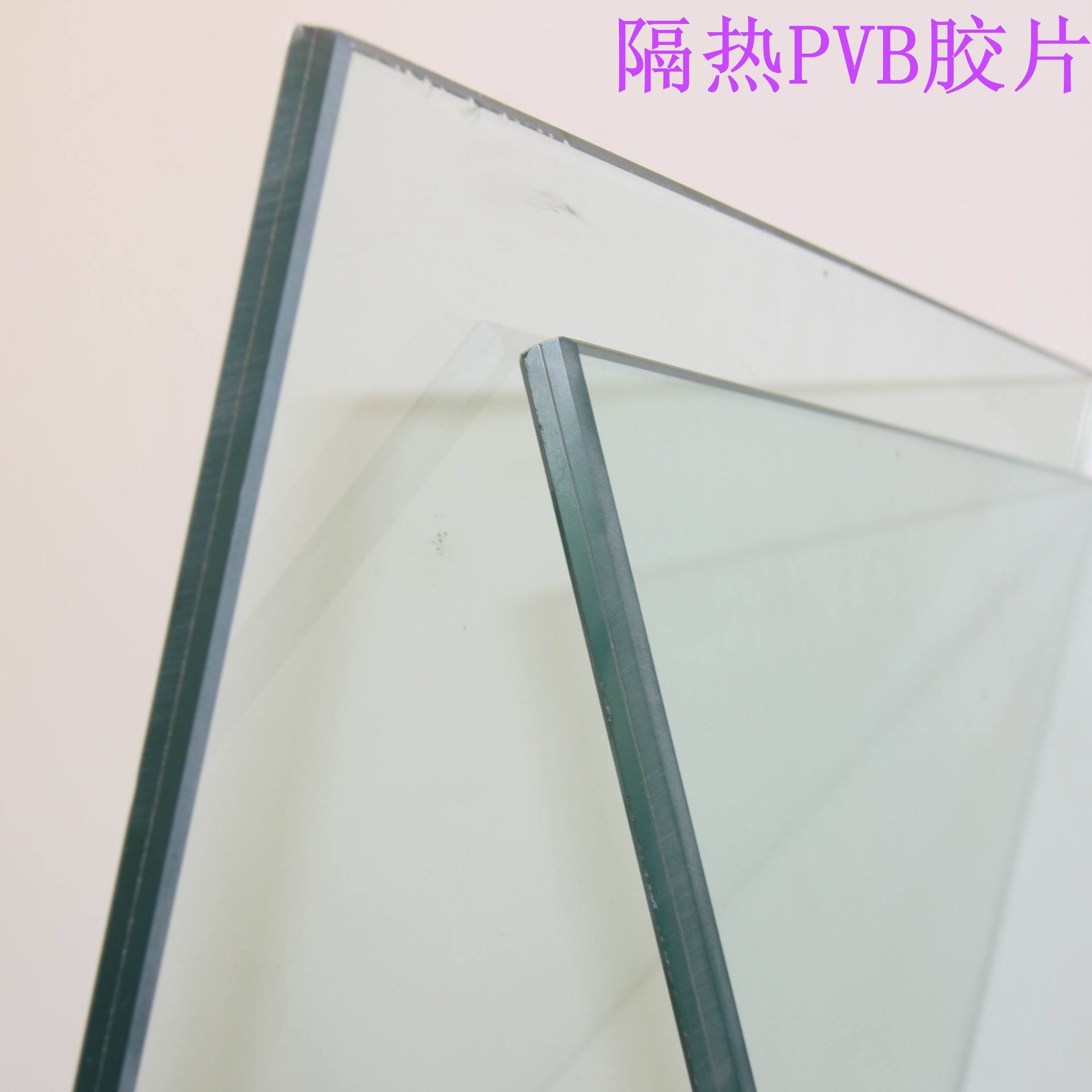

PVB膜：PVB膜是半透明膜，对石英玻璃具有良好的附着力。它是透明的，耐热的，耐寒的，并具有较高的机械强度。它是用于夹层玻璃的出色粘合材料。 PVB薄膜可以吸收冲击能量并减少碎块的飞溅。这种安全玻璃广泛用于汽车，建筑物，展示柜和各种防弹玻璃。除了安全性能外，它还具有优良的隔音，隔热，安全，防震，遮光等性能。是市场上理想的安全玻璃加工材料。
具体的pvb胶的用法有以下5种：
1.辊压法工艺：将玻璃放入预压机中，进入第一滚筒压制并进入恒温器，然后通过第二滚筒压制，排气和密封过程。当第二个辊子滚动时，玻璃杯周围应有一个完整的透明带圈以密封边缘，以避免高压釜中气体回流引起的气泡。其他部分可能具有均匀分布的不透明部分。第一橡胶辊的间隙应比玻璃的总厚度小1.5mm，压力应为0.4-0.5mpa。第二个橡胶辊的间隙应比玻璃总厚度小2mm，压力应为0.4-0.7mpa。玻璃杯进入第一张婴儿床后，玻璃表面的湿度必须严格控制在20-40，温度不要太高，以使密封面过早，内部气体无法排出；玻璃出胶辊的第二玻璃表面温度必须严格控制在50-70。玻璃表面温度必须严格控制。温度不要太高，温度不要太低，生产所需的玻璃及其规格的薄膜，直尺可能是连续的，不间断的，避免长时间间隔内温度变化过大，导致玻璃表面温度无法控制准确。影响预压的效果，以产生成品气泡。
2.玻璃的切割，清洁和加工：原始边缘上的切割痕迹应适当，以达到良好的边缘剥离效果。尺寸应准确，且差异不得大于2，以免边缘不平整而产生气泡。切割后，应将玻璃的边缘打磨，然后用薄膜洗衣机清洗。清洁后，玻璃表面不应残留油脂和其他碎屑。在清洁的最后阶段，必须使用软化水清洗，以免因粘附力低而造成废品。使用前，请擦干清洁过的玻璃并将其置于室温下。
3.真空预压过程：将真空袋或橡胶圈放在玻璃上，冷却2-15分钟，开始加热至95-105并保持20-45分钟，然后冷却至60，然后再取出袋或橡胶圈以完成预压过程。整个预压过程的真空度应在650mmHg以上，以防止空气泄漏，影响预压效果并产生成品气泡。
4.加工技术：温度20-25，湿度25％，（汽车玻璃18-23％）。环境是完全密封，清洁，无尘和防静电的。 PVB薄膜应在关闭前在关闭室内环境中存放24小时。关闭时，应将薄膜铺展在玻璃上以使玻璃变平，并且切边应控制在2-3毫米。防叠膜，修剪防拉伸膜以产生收缩。严格防止直接抓紧玻璃和薄膜产生的指印引起的气泡脱胶。
5.高压成品工艺：将预压良好，废气良好的玻璃垂直放置在支架上，玻璃间距大于5mm。将玻璃杯放入水壶后，密封门，首先加热以使水壶温度达到45，然后同时加热并加压水壶。第一级温度为90，压力为0.6mpa。当温度达到125-135，压力达到1.10-1.25Mpa时，保温和保压应开始30-60分钟，然后保压和保压应开始释放到大气压。温度降低到45，即完成高压成型过程。加热，加压和减压过程中的温度应严格控制，以免夹层玻璃制品中产生气泡。
PVB生产厂家的小编今天就给您介绍到这里了，有疑问的可以电话咨询小编我！

声明：本文源自"宏元新材"官网整合整理，深圳市宏元化工立足化工行业51年，致力于精细化工原料的研究与开发，产品质量好、品质高，厂家直销。如本站文章和转稿涉及版权等问题，请作者及时联系本站，我们会尽快处理。
访客评论：宏元化工原料批发厂家的《PVB胶的用法,PVB胶是什么》这篇文章写得不错，很有帮助！点赞~！
【栏目编辑】：宏元化工原料批发厂家版权所有：https://www.honyansz.cn转载请注明出处
