PVB膜片是什么,PVB膜片加工工艺

返回列表 来源:宏元化工原料批发厂家 资讯手机页面直通车 浏览:972 发布日期:2021-05-11 10:30:53【
信息摘要:

宏元化工新材化工原料生产厂家的小编今天给大家介绍下PVB膜片是什么,PVB膜片加工工艺的相关介绍,PVB膜片是什么,PVB中间膜片是怎么制作出来的呢?首先小编给大家介绍下使用PVB中间膜生产夹玻制品...

PVB膜片是什么,PVB膜片加工工艺

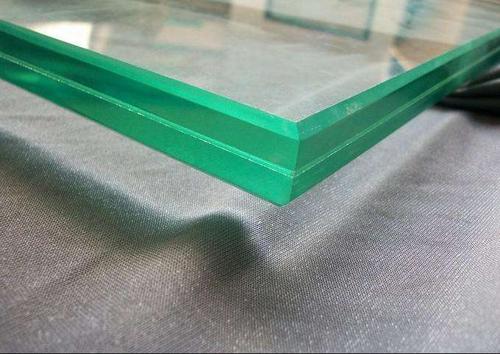

宏元化工新材化工原料生产厂家的小编今天给大家介绍下PVB膜片是什么,PVB膜片加工工艺的相关介绍,PVB膜片是什么,PVB中间膜片是怎么制作出来的呢?首先小编给大家介绍下使用PVB中间膜生产夹玻制品的工艺及参数建议:
(1)PVB膜的制备
必须根据玻璃的尺寸,左边缘的尺寸和处理后的薄膜收缩率适当切割薄膜,以补偿热压过程中薄膜尺寸的收缩。当使用低温保存的薄膜时,收缩率取决于薄膜本身的收缩率以及薄膜在铺放时产生的应力大小。
(2)高压成型
将具有良好预压和排气效果的夹板垂直放置在支架上,相邻夹板之间的间隔大于5mm。将玻璃杯放入水壶后,密封水壶门,首先将水壶加热到45℃,然后同时加热并加压。加热速度控制在5℃/min,加压速度控制在0.06MPa/min。当温度达到120-140℃,压力达到1.0-1.5MPa时,保温和保压开始30-60分钟。然后保持压力冷却至45℃,压力达到气压,即完成高压成型工艺,最终获得玻璃制品的需求。必须严格控制压力和压力释放的温度,以免玻璃边缘产生气泡。
(3)覆膜室的技术指标和工作要点:
环境条件是夹层玻璃层压的关键。严格按照恒温恒湿无尘车间的技术标准进行操作,需要配备空调系统,空气过滤器,除湿设备,一般空气质量要求可达到30万级以上者为佳。层压前应调节层压室的温度和湿度。相对湿度一般控制在25%-40%之间,温度控制在18-22℃之间。
(4)预压排气
片材后的半成品应经过预压过程。预压的目的是去除玻璃和薄膜之间的空气,以使空气不会残留在中间,并且在高压灭菌过程中不会产生气泡。首先将玻璃和薄膜粘合在一起,高压灭菌期间各层之间不会错位,水分也不会渗入夹层玻璃的内部,这为获得高质量的夹层玻璃奠定了良好的基础。预压排气的方法有两种:A,辊压排气法和B。热真空预压排气法。
(5)玻璃清洗
为了消除玻璃表面上的灰尘,污垢,油脂和污垢,应仔细清洗玻璃。玻璃清洁机所用的水必须经过清洁处理,并按照严格的要求使用离子软化水。洗去特殊污垢后,为了防止洗涤剂溶液残留在玻璃表面上,必须最后用清水洗净,以免因粘附力低而造成废品。最终洗涤水的质量对夹层玻璃的粘合强度有很大影响,特别是洗涤水的盐度会影响玻璃与PVB之间的最终粘合质量。清洁后,干燥玻璃并将其置于室温后再使用。
其次小编给大家介绍下玻璃厚度与PVB厚度的基本匹配要求及玻璃应力影响。
1.夹层玻璃破裂时,玻璃越厚,对PVB薄膜的拉力越大。因此,必须根据玻璃的厚度使用相应的PVB厚度,合理使用PVB可以减少玻璃回弹引起的脱胶和气泡现象。用于防弹和其他特殊用途的PVB膜需要定制。
2.玻璃厚度和PVB厚度匹配的基本要求。
1)1.90MMPVB适用于(12+12)双层钢化玻璃和(15+15)普通浮法玻璃。
2)采用热弯工艺的夹层玻璃,至少应使用0.76mmPVB。
3)1.52MMPVB适用于(10+10)双钢化玻璃和(12+12)普通浮法玻璃。
4)0.76MMPVB适用于低于(6+6)的双层钢化玻璃和(8+8)的普通浮法玻璃。
5)0.38MMPVB适用于(3+3),(5+5),(6+6)普通浮法玻璃。
6)1.14MMPVB适用于(8+8)双层钢化玻璃和(10+10)普通浮法玻璃。
然后小编介绍高压釜的成型方法:高压釜的工作温度,压力,时间曲线见附图,高压釜的加热,压力,冷却,降压一般装有自动程序,尽量不要调节。如果没有自动控制和手动操作,请在关闭水壶门后先打开充气和加热开关,并在温度达到70℃且压力未达到0.6MPa时关闭加热开关。等到压力达到0.6Mpa,然后打开加热开关,直到隔热和保压所需的温度和压力。绝缘温度一般为135℃左右,压力为1.3Mpa,时间为45-60分钟。这可以增加夹层玻璃的稳定性和耐候性。当达到保温和保压时间时,冷却速度在135℃至70℃之间不应太快。在此期间,应采取空气补充措施以防止釜中的压力下降,该过程至少应在50分钟后完成。最好关闭水壶中的50%冷却水,并在达到70℃时打开所有冷却水。釜内温度降至40℃后,开始泄压,泄压时间稍慢,以免因迅速泄压而引起质量问题。
后面,小编将介绍PVB存储标准
1.包装良好的产品可以在清洁的室温环境中保存24个月,应避免阳光直射,雨淋,浸水以及与腐蚀性气体接触。
2.层压室和储藏室的地板必须为木地板,并具有良好的绝缘性和防潮性。如果条件有限,客户还可以刷地面涂料,以防止地面产生湿气并引起过多的湿气。
3.储藏室的储藏室应保持恒温,恒温条件良好,温度在18-22℃之间,湿度在25%-40%之间,空气质量应在30万以上。
4.铝箔包装损坏或打开后,必须将其放置在符合存放要求的照明室或空间中。最长时间不超过60天,并且应放置在离地面300mm以上的位置。
宏元化工新材化工原料生产厂家的小编就给您介绍到这里了,有疑问的可以电话咨询我们!


声明:本文源自"宏元新材"官网整合整理,深圳市宏元化工立足化工行业51年,致力于精细化工原料的研究与开发,产品质量好、品质高,厂家直销。如本站文章和转稿涉及版权等问题,请作者及时联系本站,我们会尽快处理。
访客评论:宏元化工原料批发厂家的《PVB膜片是什么,PVB膜片加工工艺》这篇文章写得不错,很有帮助!点赞~!
【栏目编辑】:宏元化工原料批发厂家版权所有:https://www.honyansz.cn转载请注明出处
此文关键字:
宏元新闻中心 News Center
logo
  • 经营性质:

    厂家直营
  • 联系电话:

    186-9619-5531
  • 联系经理:

    马经理
  • 工厂地址:

    中国(辽宁)自由贸易试验区营口市西市区新湖大街75号
  • 主营产品:

    二茂铁、晶体二茂铁、氮化硼、叔丁基二茂铁、增塑剂、六方氮化硼、10-羟基癸酸

在线留言

客服微信
Copyright © 2018 深圳市宏元化工新材料科技有限公司. 版权所有
  • 粤ICP备18075747号-1
  • 宏元化工厂家二茂铁氮化硼端羟基聚丁二烯等精细化工产品生产型企业, 以品质定价格,以信誉赢得您的信任,如有需要请联系本公司的电话或微信!

    客服在线答疑、报价 立即获取报价
    宏元新材销售电话135-0417-8931
    • 公众号二维码
    微信扫码咨询
    在线服务
    微信扫码咨询

    微信二维码

    刘经理

    135-0417-8931

    宏元品质保障,值得信赖
