低温共烧陶瓷LTCC工艺技术

宏元新材化工原料生产厂家的小编今天给大家介绍下关于低温共烧陶瓷ltcc工艺技术的相关介绍，我们是一家生产销售六方氮化硼，高温氮化硼等化工原料厂家，已有50年的生产工艺经验，六方氮化硼是一款很好的电子陶瓷涂料，广泛应用于电子封装行业中，那么您知道陶瓷的低温共烧技术是什么意思吗？一起来看看吧！

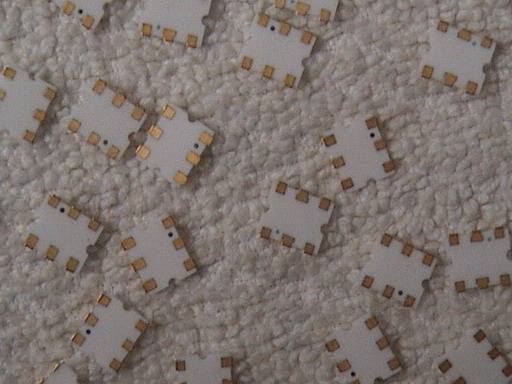

目前集成封装技术主要包括薄膜技术、硅片半导体技术、多层电路板技术和LTCC技术。低温共烧陶瓷（LTCC）技术是近年来发展起来的一种引人注目的集成元件技术。低温共烧陶瓷按照预先设计的结构，一次性烧制电极材料、基板、电子器件等。它是一种用于实现高集成度和高性能的电子封装技术。低温共烧陶瓷代表着电子元器件小型化、高频化、集成化、低成本化的发展方向。目前已成为被动集成的主流方案。
LTCC低温共烧陶瓷材料是一种玻璃、陶瓷介电材料,并掺有有机填充物，其中共烧指的是由于元器件中的元器件和电路是在“埋入”陶瓷中，陶瓷烧结在一起，故称为“共烧”。而LTCc的“低温”是相对于高温陶瓷共烧（HTCc）的1400~1500℃左右的烧结温度而言的。为保证传统的高导电低熔点厚膜导体浆料（主要是银）能够成功用于LTCc工艺，烧结温度一般在900℃以下。
而LTCC技术是一种开发周期短的低成本封装解决方案。低温共烧陶瓷技术可以满足后者轻、薄、短、小的需求。但低温共烧陶瓷基板具有硬度高、易碎的特点。因此，当刀具切割硬质基材时，基材与切割刀片之间存在较大的摩擦力，摩擦产生的应力传递到切割刀片上。这将导致基于LTCC的电子产品的接受率和产量下降。因此，如何提高陶瓷基板的良率是切割时的重要课题。
接下来小编为大家介绍低温共烧陶瓷工艺步骤如下：
(1)流动延迟：由陶瓷浆料制成的陶瓷基板；
(2)切割片：将坯料切割成一定尺寸的陶瓷片，每片将成为一层多层陶瓷基板。在此过程中，对流伸长率较差的薄片被去除。
(3)冲孔：在薄截面上以机械冲孔/激光冲孔的方式生产用于电气互连的通孔、通孔；
(4)填孔：将填孔剂填入孔内，作为电路连接层与层之间的垂直通路，制备多层陶瓷基板的内孔；
(5)印刷：采用丝网印刷的方法，将导电浆料或介质材料印刷在陶瓷片上，用于制作电气互连线和印刷元件；
(6)贴合：将陶瓷片的印刷电路图形依次堆叠在一起，使图形复合电路结构要求，去除印刷PET膜；
(7)静压：层压生瓷采用高压使粘合牢固；
(8)切割：大面积的生瓷基板，根据各个组件的切割边界，模块进行切割分离，便于烧结。烧结陶瓷片不易切割；
(9)烧结：将生瓷基材加热至熟瓷烧结，使瓷料硬化，内部浆液凝固，组织稳定。对于LTCC基板，加热温度一般在900℃以下。
(10)电阻调整：对印刷制作的电阻等元件进行微调，修正印刷错误和适配器参数，以达到最佳系统性能；检测：在产品加工过程中，检查质量，避免次品流入下道工序。主要包括外观检查、电气特性测量、内部结构检查。
